ဖုန္း Hardware Power ပိုင္းဆိုင္ရာ အေၾကာင္း...

ဖုန္း Hardware Power ပိုင္းဆိုင္ရာ အေၾကာင္း...

ဖုန္းတစ္လုံးရဲ့ powersection ပိုင္းမွာပါ၀င္တဲ့ components ေလးေတြရဲ့ အေခၚအေ၀ၚနဲ ့ေပါင္းစပ္ အလုပ္လုပ္ပုံ။ ၿဖစ္တတ္တဲ့ error မ်ားနဲ ့ၿပုၿပင္ပုံတို ့ကို အခုမွ စတင္ေလ့လာေနတဲ့ ညီငယ္မ်ားပါ နား လည္ သေဘာေပါက္ေအာင္၊ ပုံေလးေတြနဲ ့တကြ ရွင္းၿပေပးထားပါတယ္။

တကယ္ေတာ့ electronic နယ္ပယ္မွာ smartphone ဆိုတာ နည္းပညာအၿမင့္ဆုံး electronic device
လို ့ေၿပာရင္ရပါတယ္။ ဒီလို အဆင့္ၿမင့္ နည္းပညာတစ္ခုကို အေၿခံအဆင့္ မီတာတိုင္းနည္းေတာင္ မ သိေသးတဲ့ ညီငယ္ေတြအတြက္ အရာရာဟာ ေ၀၀ါးေနမွာအမွန္ပါပဲ။ ဒါေပမယ့္ ဘာမွအားမငယ္ပါနဲ ့ ညီေလးတို ့၊ ဇြဲရိွရိွနဲ ့ႀကိဳးစားအားထုပ္ဖို ့ပဲလိုပါတယ္ အဆင္ေၿပရင္ေတာ့ အေၿခခံပိုင္းပါ ေပါင္းစပ္ သင္ေပးတဲ့ သင္တန္းေတြကို ေမးၿမန္းၿပီးတက္ေပါ့။

ဖုန္းတစ္လုံးရဲ့ power ပိုင္းမွာ ပါ၀င္တဲ့ ပစၥည္းေလးေတြက..

(၁) capacitor

 အ၀ါေရာင္နဲ ့အညိဳေရာင္ အတုံးေလးေတြပါ။ သူတို ့က ပတ္လမ္းမွာ လိုအပ္တဲ့ dc volt ကို တည္ၿငိမ္မႈ ရိွေအာင္ၿပဳလုပ္ေပးပါတယ္။ dc လွ်ပ္စီးေႀကာင္းမွာ ေရာရွက္ပါလာတဲ့ ac လိႈင္း အေႏွာက္ အယွက္ေတြကိုလဲ ဖယ္ရွားစစ္ထုပ္ေပးပါတယ္။ ဒါကေတာ့ capacitor ေလးေတြရဲ့ ပုံပါ။
ဒီေကာင္ေလးေတြထဲက တစ္ခ်ိဳ ့ capacitor ေလးေတြဟာဒီစီဗို ့လိုင္းရဲ့ အေပါင္းနဲ ့အႏႈတ္ကိုခြၿပီး တပ္ ထားပါတယ္၊ တစ္ခါတစ္ရံမွာ ဒီေကာင္ေလးေတြေရွာ့ၿဖစ္ၿပီး ဖုန္းပါ၀ါေသတဲ့ ၿပစ္ခ်က္မ်ိုုးေတြ ႀကဳံရပါ တယ္။
ဒီပုံမွာဆိုရင္ မွ်ားအနီေရာင္ေလး ၿပထားတဲ့ capacitor ေလးေရွာ့ၿဖစ္ၿပီး ပါ၀ါေသေနတာပါ၊ power supply နဲ ့ခ်ိတ္လိုက္ရင္ အမ္ပီယာ အဆုံးထိ ၿပသြားပါတယ္။ ဒီလိုၿပစ္ခ်က္မ်ိုးက အေတြ ့အႀကဳံမ်ားတဲ့ သူဆိုရင္ ခ်က္ခ်င္း စဥ္းစားမိမွာပါ။ battery ငုတ္ရဲ့ အ၀င္မွာနားက အေပါင္းအႏႈတ္လိုင္းကို ခြၿပီးတတ္ ထားတဲ့ ဒီေကာင္ေလးက dc ဗို ့ကို လုံး၀ပိတ္ခ်လိုက္တာ။ Capacitor ေတြမွာၿဖစ္တတ္တဲ့ ၿပစ္ခ်က္ ကေတာ့၊ေရွာ့ၿဖစ္ၿပီး ၀ါယာႀကိုးတစ္ေခ်ာင္းလို ၿဖစ္သြားတာ ေနာက္တစ္မ်ိဳးက open ၿဖစ္တယ္လို ့လဲေခၚ ပါတယ္၊ capacitor ရဲ့ မိုက္ခရုိဖရက္တန္ဖိုး လုံး၀ေပ်ာက္သြားတာမ်ိဳးပါ။ ေရ၀င္တဲ့ ဖုန္းေတြမွာ အၿဖစ္မ်ား ပါတယ္။ တကယ္လို ့ဒီပစၥည္းေလး ေတြကို အစားထိုးၿပဳၿပင္မယ္ဆိုရင္၊ စက္ၿပားေဟာင္းေလးေတြ စုေဆာင္းထားရပါမယ္။ ဖုန္းထဲမွာ အသုံးၿပဳတဲ့ SMD components လို ့ေခၚတဲ့ ေသးငယ္တဲ့ ပစၥည္းေလးေတြကို အၿပင္မွာ၀ယ္ဖို ့မလြယ္ကူပါဘူး၊ ဒါေႀကာင့္ စက္ၿပားမ်ားမ်ား စုေဆာင္းထားတဲ့ သူဟာ အလြယ္တကူပဲ ၿပင္ဆင္လို ့ရသြားမွာပါ။

(၂) Resistor

ဒီေကာင္ေလးေတြက အမဲေရာင္ အတုံးအေသးဆုံးေလးေတြပါ။ အရြယ္နဲနဲႀကီးတဲ့ ေကာင္ေတြလဲ အနဲငယ္ သုံးပါတယ္။ သူတို ့ကေတာ့ေရွာ့ၿဖစ္တယ္လို ့သိပ္မရိွပါဘူး open ၿပတ္သြား တာမ်ားပါတယ္။ fuse resistor ကိုေတာ့ အၿဖဴေရာင္ အတုံးေလးေတြအၿဖစ္ ခြဲၿခားေပးထားပါတယ္။ပုံမွာၿမင္ေနရတာေတာ့ SMD Resistor ေလးေတြပါ။
(၃) coil

ကိြဳင္ေလးေတြကိုေတာ့ ပါ၀ါပိုင္းမွာ အနဲဆုံးေလးလုံးကေန ေၿခာက္လုံးထိ ေတြ ့ရတတ္ပါ တယ္ ကိြဳင္ေလးေတြ သုံးရၿခင္းရဲ့ အေႀကာင္းကေတာ့၊ ပတ္လမ္းမွာ လိုအပ္တဲ့ လွ်ပ္စီးေႀကာင္း အမ္ပီယာ၊
ေတာင့္တင္းေကာင္းမြန္ေစရန္၊ dc လွ်ပ္စီးေႀကာင္းကေန ac အသြင္ကို ကူးေၿပာင္းယူရန္၊ dc ဗို ့ကို လို အပ္သလို ထုပ္ယူေပးနိင္ရန္ အသုံးၿပဳႀကပါတယ္။ ပုံမွာၿမင္ရတာကေတာ့ SMD Coil ေလးပါ။
(၄) FET နဲ ့ SOT

FET က Field effect transistor , SOT က Small outline transistor ပါ။ ပါ၀ါပိုင္းမွာ ႏွစ္မ်ိဳးစလုံး သုံး တတ္ပါတယ္။ ဒီေကာင္ေလးေတြက လွ်ပ္စီးေႀကာင္းေတြကို လိုအပ္သလို အပိတ္အဖြင့္ လုပ္တဲ့ေနရာမွာ သုံးႀကပါတယ္၊ ေနာက္တစ္မ်ိဳးက battery ကို အားသြင္းတဲ့ ေနရာမ်ိဳးမွာ အမ္ပီယာကို လိုအပ္သလို ထိန္း ခ်ဳပ္ေပးနိင္ဖို ့သုံးႀကပါတယ္။ ဒီပစၥည္းေလးေတြ ပ်က္စီးသြားရင္ေတာ့ အမ်ိဳးအစားတူ တစ္ခုခုနဲ ့လဲလွယ္ အသုံးၿပဳသင့္ပါတယ္၊ ေၿခေတာက္ကို ႀကိုးပူးၿပီး သုံးတာရတယ္ဆိုေပမယ့္ ၊တစ္ခ်ိဳ႔ ပတ္လမ္းေတြမွာ ပါ၀ါ အဖြင့္အပိတ္ လုပ္ေပးယုံသာမကပဲ၊ charging ပိုင္းကိုပါ တြဲဖက္ေနတာမ်ိဳးဆိုရင္၊ error တစ္မ်ိဳးမ်ိဳးတက္ လာနိင္ပါတယ္။ ပုံမွာၿပထားတာကေတာ့ SOT ေလး၇ဲ့ပုံပါ။
(၅) DIODE

ဒီေကာင္ေလးေတြကေတာ့ ပါ၀ါပိုင္းမွာ မပါ၇င္မၿဖစ္တဲ့ ပစၥည္းေလးေတြပါ ေအစီကေန ဒီစီကိုေၿပာင္းေပး တဲ့ေန၇ာမွာ သုံးပါတယ္။ ေနာက္တစ္ခုက zener diode ပါ၊ သူ ့ကိုေတာ့ တစ္ခ်ိဳ ့ညီငယ္ေတြ သိပ္သိမွာ မဟုတ္ပါဘူး။ သူက ဘာလုပ္ေပးလဲဆိုေတာ့ ဒီစီဗို ့ကို ကန္ ့သပ္ၿပီး တည္ၿငိမ္ေအာင္ ထိန္းၿငိွေပးပါတယ္ အထူးသၿဖင့္ charging ပိုင္းေတြမွာ အသုံးမ်ားပါတယ္၊ ဒီစီဗို ့အားရဲ့အေပါင္းနဲ ့အႏႈတ္ကိုခြၿပီး တပ္ဆင္ ထားတဲ့အတြက္၊ ဒီေကာင္ေလးေရွာ့ၿဖစ္ရင္ ပါ၀ါပိုင္းပါ ေသသြားတတ္ပါတယ္။ပုံမွာၿပထားတဲ့ ပစၥည္း ကေတာ့ diode ေလးပါ။
(၆) PMU

Power Management Unit ၿဖစ္ပါတယ္၊ ပတ္လမ္းမွာ ပါ၀င္တဲ့၊ အိုင္စီေတြရဲ့ ဗို ့အားလိုအပ္ခ်က္ကိုၿဖန္ ့ေ၀ေပးတဲ့ အိုင္စီပါ။ ဖုန္းတစ္လုံးရဲ့ အသက္လို ့လဲေၿပာနိင္ပါတယ္ ဒီအိုင္စီထဲမွာ အဓိက အပိုင္း(၅) ပိုင္းေလာက္ ပါ၀င္ပါတယ္။ battery ကေန၀င္လာတဲ့ ဗို ့အားကို လကၡံေပးတဲ့ input section စတုဂံ လိႈင္းကိုထုပ္လြတ္ေပးတဲ့ oscillator ပိုင္း၊ ပါ၀ါ အဖြင့္အပိတ္ကို လကၡေပးတဲ့ data in,out ပိုင္း၊ charging နဲ ့vibrator အပိုင္း၊ ကိြဳင္ပတ္လမ္းေတြနဲ ့တြဲဖက္လုပ္ေဆာင္ေပးတဲ့ output အပိုင္းတို ့ၿဖစ္ပါတယ္ ပုံမွာ ၿပထားတာကေတာ့ power section တစ္ခုမွာ ပါ၀င္တဲ့ ပစၥည္းေလးေတြ စုေပါင္းဖြဲ ့စည္းထားတဲ့ပုံေလး ပါ။
(၇) CRTSTAL

ဒီေကာင္ေလးကေတာ့၊ pmu အတြက္ လိုအပ္တ ဲ့ oscillator ပိုင္းကို ထိန္းခ်ဳပ္ေပးပါတယ္။ ပုံမွန္ပတ္ လမ္းေတြမွာ ( f=1/CR) ပုံေသနည္းကို အသုံးၿပဳေပမယ့္၊ ဒီအပိုင္းမွာေတာ့ တည္ၿငိမ္တဲ့ ဗို ့အားကိုလို အပ္တဲ့အတြက္၊ crystal ကို အသုံးၿပဳတာၿဖစ္ပါတယ္။
Back light အပိုင္းမွာေတာ့ crystal ကိုမသုံးႀကပါဘူး။ ပုံမွာၿပထားတာကေတာ့ crystal ပတ္လမ္းေလး တစ္ခုပါ။
အရင္ကေတာ့ ဒီေကာင္ေလးေတြ အပ်က္နဲပါတယ္၊ hyawei g610 မွာေတာ့ ေတာ္ေတာ္ေလး အၿဖစ္မ်ား ပါတယ္။ သူရဲ့ error က ပါ၀ါဖြင့္ရင္ တစ္ခါတစ္ေလ အလြယ္တကူပြင့္ၿပီး၊ တစ္ခါတစ္ေလ ေတာ္ေတာ္ နဲ ့ ဖြင့္မရတတ္ပါဘူး၊ အဖုံးဖြင့္ၿပီး အပူေလးေပးလိုက္မွ ရသြားတာမ်ိဳးလဲ ရိွပါတယ္။ တစ္ခ်ိဳ ့ဖုန္းေတြမွာ သုံးေနရင္း ရုတ္တရက္ ပါ၀ါပိတ္သြားၿပီး၊ ၿပန္ဖြင့္လို ့မရတာ လဲရိွပါတယ္။ အေႀကာင္းကေတာ့ဒီ crystal ေလး အရည္အေသြးညံ့လို ့ပါ။ အဲဒီလိုပါ၀ါေႀကာင္တဲ့ ဖုန္းေတြဆို crystal လဲ ႀကည့္သင့္ပါတယ္။ ဒါ ကေတာ့ power section ပိုင္းမွာ ပါ၀င္တဲ့ ပစၥည္းေလးေတြနဲ ့ၿဖစ္တတ္တဲ့ error ေလးေတြပါ ဒီပုံေလး ကေတာ့ power ပိုင္းရဲ့ ဆားကက္ ပုံေလးပါ။
Battery ကတဆင့္ ေရာက္လာတဲ့ 3.7v ဟာ pmu ic ရဲ့ input pin ကေနတဆင့္ pwm modulator ထဲကို ၀င္ေရာက္သြားပါတယ္၊ pwm ဆိုတာ pulse width modulation ကိုေၿပာတာ ပါ လိႈင္းထုပ္တဲ့ အပိုင္းပါ။ အဲဒီလိုပဲ အေပါင္းဗို ့ဟာ fet ရဲ ့ drain ကိုလဲ တိုက္ရ်က္ေနပါ တယ္ power button ကို ႏွိပ္လိုက္ရင္ အိုင္စီရဲ့ disable ငုတ္မွာရိွတဲ့ 1.8v ဟာ 0v သို ့ေရာက္သြားၿပီး အိုင္စီကို စတင္အလုပ္လုပ္ေစပါတယ္။ oscillator ပတ္လမ္း အလုပ္လုပ္ၿပီး output ပိုင္းမွာရိွတဲ့ coil အုပ္စုကေနတစ္ဆင့္ အိုင္စီမ်ားအတြက္ လိုအပ္တဲ့ ဗို ့အားမ်ားကို ထုတ္လြတ္ေပးပါတယ္။
power ic ေတြမွာ အၿဖစ္မ်ားတဲ့ ၿပစ္ခ်က္ကေတာ့ no power,charging error, ပိုင္းေတြပါ ေရ၀င္တဲ့ ဖုန္းေတြမွာ pmu ေရွာ့ ၿဖစ္တာ မ်ားပါတယ္။ battery တတ္လိုက္ရင္ vibrator ဆက္တိုက္ တုန္ခါေနတာ မ်ိဳးလဲၿဖစ္တတ္ပါတယ္။ pmu ေရွာ့ၿဖစ္ရင္ေတာ့ အသစ္လဲလယ္ေပး မွသာေကာင္းနိင္ပါမယ္။ huawei g730,610 အိုင္စီေတြကေတာ့ ၄၀၀၀ ေလာက္ရိွၿပီး အၿခားေမာ္ဒယ္ေတြမွာ အသုံးမ်ားတဲ့ pm8029 ကေတာ့ ၂၅၀၀ ပဲရိွပါတယ္။
ပါ၀ါပိုင္းေရွာ့စစ္တဲ့ နည္းေလးေတြ

စစ္ပုံ အိုင္စီလဲပုံကိုေတာ့ ေနာက္ပိုင္းအခ်ိန္ရရင္ တင္ေပးသြားပါ့မယ္။

HUAWEI BACKLIGHT ျပဳျပင္နည္း

HUAWEI BACKLIGHT ျပဳျပင္နည္း

HUAWEI PHONE  ေတြမွာ POWER ႏိုးၿပီး ရုပ္မထြက္တာေတြဆိုရင္ေတာ့ BAC္င္KLIGHT
မီးပ်က္တာမ်ားပ်က္တာမ်ားပါတယ္ မ်ားေသာအားျဖင့္ေရ၀င္ PHONE ေတြပါ။
LCD တစ္ခ်က္လဲတယ္မရဘူးဆိုရင္ေတာ့ BACKLIGHT ဗို.ကိုအရင္စစ္ၾကည့္ပါ။

မ်ားေသာအားျဖင့္ ကြိဳင္ထုပ္ေလးရဲ့အထြက္ကို DC စစ္ေအာင္ DIODE ႏွင့္ CONDENSER တစ္လံုးခံပီ
VOLT ထုပ္ထားပါတယ္အပ်က္မ်ားတာလဲအဲဒီႏွစ္မ်ိဳးပါဘဲ အရင္ဆံုးတိုင္းၾကည့္ပါ
ၿပီးလွ်င္ CONDENSERကိုတိုင္းၾကည့္ပါ DIODE ပ်က္ေနလွ်င္CONDENSER ေရွာ့က်ေနလ်င္ VOL
T ထြက္မည္မဟုတ္ပါ

ိDIODE အထြက္က LCD PIN NO 3 + VOLT ၀င္ပါတယ္ PIN NO 5 မွာ - VOLT ၀င္ပါတယ္
BACKLIGHT ရဲ့အလုပ္လုပ္ပံုကေတာ့

ေဆာ့ကဒ္ PIN NO မ်ားမွာေအာက္ပါပံုေနရာမ်ားျဖစ္ပါသည္။

7.3.15

IC ျဖဳတ္တတ္ပုံေလး ေလ့လာ၇ေအာင္ Video Download

IC ျဖဳတ္တတ္ပုံေလး ေလ့လာ၇ေအာင္

IC ေတြကိုလြယ္လြယ္ကူကူျဖဳတ္တတ္ႏုိင္ဖို႔
 ေလ့က်င့္ဖို႔လိုတလို ေလ့လာဖို႔လဲလိုတယ္.....
IC ျဖဳတ္တ့ဲေနရာမွာ နည္းလမ္းအမ်ိဳးမ်ိဳးကိုအသုံးခ်ျပီးလြယ္တလိုျဖဳတ္တပ္လို႔ရပါတယ္
ကိုယ့္ျဖဳတ္မယ့္ IC ေပၚမူတည္ျပီးေတာ့ လြယ္ကူတ့ဲနည္းနဲ႔လုပ္ရမွာပါ
ဒါေၾကာင့္ IC ျဖဳတ္တပ္ပုံေတြမ်ားမ်ားေလ့လာ လိုက္လုပ္ဖို႔လိုပါတယ္
ေလာေလာဆယ္ ၁ ခုနဲ႔ေက်နပ္ေပးပါဗ်ာ..Upload လုပ္မရေနလို႔ အဆင္ေျပရင္ထပ္တင္ေပးပါ့မယ္

                                                             Video Download

စက္တစ္လုံးႏိူးေစဖုိ႔ သိထားသင့္ေသာ အေျခခံ အခ်က္မ်ား

စက္တစ္လုံးႏိူးေစဖုိ႔ သိထားသင့္ေသာ အေျခခံ အခ်က္မ်ား

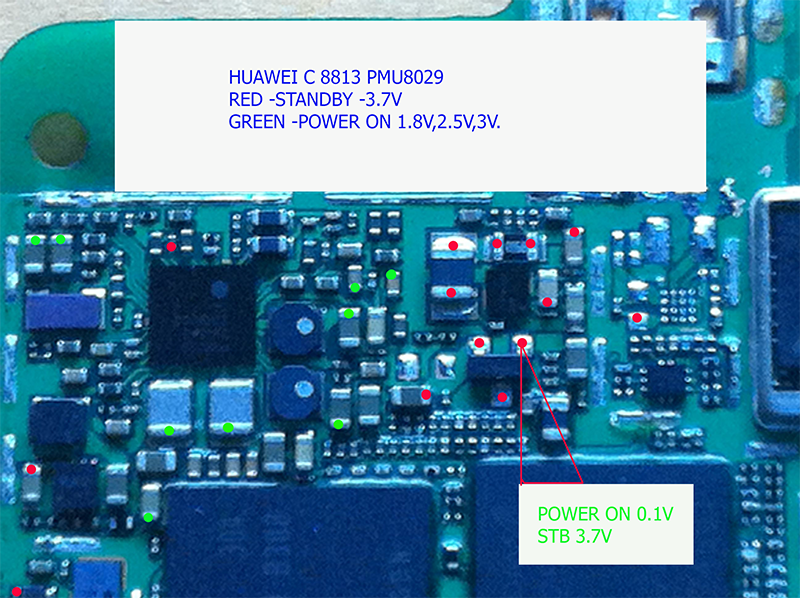

ပထမဦးစြာcircuit ကိုပံုပါအတိုင္းsupply ႏွင့္တပ္ထားရပါမည္။ ထိုသို႕တပ္ထားသည့္အေနအထားတြင္ေအာက္ေဖၚျပပါ conector တြင္ 1.4V ရွိ/မရွိ ပထမဦးစြာ စစ္ရပါမည္။ထုိ႔ေနာက္ circuit တြင္ရွိေသာ power key ၏ pin ငုတ္ကုိသြားပါ။၄င္း pin ငုတ္ေလး အေၾကာင္းနည္းနည္းေျပာခ်င္ပါတယ္။

အစြန္းနားေလးတြင္ရွိေသာ၎ pinသည္socket၏ပါဝါခလုတ္အလယ္သို႕ေရာက္ပါသည္။

ထိုပါဝါခလုတ္၏ေဘးအဝိုင္းသည္ground ျဖစ္ပါသည္။အဓိပၸါယ္ကေတာ့ပါဝါႏူိးရန္ power IC မွထြက္လာသည့္signalကိုground ခ်ေပးလိုက္ျခင္းသာျဖစ္ပါသည္။ပါဝါခလုတ္ႏွိပ္လိုက္လွ်င္3.7Vမွ0V ေျပာင္းျခင္းကိုသိရွိရန္အတြက္supplyတြင္testဘက္သို႕လွည့္၍ test မီတာတိုင္းရန္ လက္တံအနီျဖင့္ေထာက္ရပါမည္။ထိုအခါsupplyမွvoltၾကည့္သည့္digitalဒိုင္ခြက္ တြင္ပါဝါမႏိူးမွီ 3.7V ျပေနျပီး၊ ပါဝါနိဳးသည္ႏွင့္ 0V သို႕ေျပာင္းျပျခင္းျဖင့္ Power ic ပါဝါခလုတ္သို႕တစ္လိုင္း၊transistorသို႕တစ္လိုင္းဆက္သြယ္မွဳ႕ေကာင္းမြန္ေၾကာင္းစစ္ရန္လိုအပ္ပါသည္။

အထက္ပါ 3.7V မွ 0V ေျပာင္းသည့္ လိုင္းႏွင့္ 3.4V ထြက္သည့္လိုင္းသည္power icမွထြက္လာေသာလိုင္းျဖစ္သည္။ ထိုေနရာvoltမ်ားမေတြ႕ပါကtransistorပ်က္လွ်င္၊ ၎ ေဘးမွ diode ပ်က္လွ်င္၊ထိုvoltမ်ားကိုေတြ႕ရမည္မဟုတ္ပါ။ထို႔အတူ power ic ခဲလြတ္ျခင္းႏွင့္ပ်က္ျခင္းတခုခုဆိုလွ်င္လည္းထိုvoltကိုေတြ႔ရမည္မဟုတ္ပါ။စက္နိဳးျပီဆိုရင္ေတာ့ 3.4vေနရာမွာ3.6v,3.7vရွိလာျပီး0vသို႔ေျပာင္းသည့္ေနရာတြင္ ေတာက္ေရွာက္ 0v အျဖစ္ ေရာက္သြားပါမည္။ အားလံုးေကာင္းျပီဆိုလွ်င္ ဆက္သြားပါမည္။

အထက္ပါပံုထည္းကအတိုင္း volt မ်ားရွိ/မရွိ စစ္ရပါမည္။ထိုေနရာမ်ားတြင္ 3.6V/3.7Vျပေနမည္ဆိုပါက power ic ခဲခ်က္မ်ားလြတ္ေနျခင္းဟု သတ္မွတ္ပါမည္။ဒါမွမဟုတ္မည္သည့္volt မွမျပပဲရွိေနလွ်င္batteryconector မွtransistor,diodeတို႔ေၾကာင့္ ျဖစ္ပါသည္။ 3.3Vျပရမည့္အစားတလံုးသို႔မဟုတ္ႏွစ္လံုး၊သံုးလံုးေလာက္က0Vျဖစ္ေနခဲ့လွ်င္ထို 0V ျပေနေသာအစိတ္အပိုင္းမ်ား

shortေၾကာင့္သာျဖစ္သည္။ထို 0V ျပေနသည့္ အပိုင္းကို ျဖဳတ္လိုက္လွ်င္ အစားထိုးျပန္မတပ္မွီ ထိုေနရာမ်ားတြင္3.6V,3.7V ကို ေတြ႔ရမည္ျဖစ္ျပီးအစားထိုးတပ္၍ ျပန္တိုင္းမည္ဆိုလွ်င္ 3.3V,3.4V ကိုျပန္ေတြ႔ရပါလိမ့္မည္။ 3.3Vျပရမည့္ အစားတလံုးသို႔မဟုတ ္ႏွစ္လံုး၊သံုးလံုး ေလာက္က0Vျဖစ္ေနခဲ့လွ်င္ထို0Vျပေနေသာအစိတ္အပိုင္းမ်ားshortေၾကာင့္သာျဖစ္သည္။ ထို0Vျပေနသည့္အပိုင္းကိုျဖဳတ္လိုက္လွ်င္အစားထိုးျပန္မတပ္မွီထိုေနရာမ်ားတြင္3.6V,3.7Vကိုေတြ႔ရမည္ျဖစ္ျပီးအစားထိုးတပ္၍ ျပန္တိုင္းမည္ ဆိုလွ်င္ 3.3V,3.4Vကိုျပန္ေတြ႔ရပါလိမ့္မည္။ဒီအပိုင္းအားလံုးအဆင္ေျပျပီဆိုလွ်င္crystalကိုဆက္စစ္ပါမည္။ စက္တလံုးနိဳးျခင္းမနိဳးျခင္း၏အေရးအၾကီးဆံုးအစိတ္အပိုင္းျဖစ္သည္။ထိုcrystal အလုပ္မလုပ္လွ်င္ လံုးဝ နိဳးမည္ မဟုတ္ပါ။ေအာက္ကပုံကုိၾကည့္ပါ....မျမင္ရပါက ပုံၾကီးခ်ဲ႕ၾကည္႔ပါ...

32.768 KHz လွိဳင္းကို ထုတ္ေပးပါသည္။XTAK32_IN ဆိုေသာဘက္တြင္00.1v,00.2v တခုခုရွိေနရပါမည္။ထိုေနရာvolt မေတြ႔ခဲ့လွ်င္Power ic မွ oscillation မထြက္ျခင္း သို႔မဟုတ္ C321 short ျဖစ္ေနျခင္းတို႔ေၾကာင့္ျဖစ္ပါသည္။

ပါဝါခလုတ္မႏွိပ္္မွီ XTAL32K_OUT ဆိုေသာဘက္သို႔ supply test ဘက္မွလက္တံအနီကို

ေထာက္ထားျပီးပါဝါခလုတ္ႏွိပ္ပါ။ထိုအခါcrystalေကာင္းမည္ဆိုပါကထိုေနရာတြင္စကၠန္႔ပိုင္းေလာက္00.1V,00.2Vကိုေတြ႔ရပါလိမ့္မည္။အမွန္တကယ္crystalေကာင္မေကာင္းဆိုသည္မွာ Oscilloscope ျဖင့္တိုင္းမွအတိအက်သိနိဳင္ပါသည္။အခု နည္းလမ္းမွာ  အဆင္အေျပဆံုးႏွင့္အလြယ္ကူဆံုး ဟု႔ေျပာရပါလိမ့္မည္။

 အကယ္၍ XTAL32K_OUTတြင္voltမေတြ႔ခဲ့လွ်င္ crystal ပ်က္ျခင္း သို႔မဟုတ္ C320 short က်ျခင္းတို႔ေၾကာင့္ျဖစ္ပါသည္။၎တို႔ကိုလဲေပးလိုက္လွ်င္ အားလံုးအဆင္ေျပျပီး ေအာက္ပါ ပံုအတိုင္း volt ထြက္ ေတြ႔ရျပီဆိုလွ်င္၎ စက္သားသည္ ေကာင္းမြန္စြာ နိဳးေနျခင္းကို ေတြ႔ရပါလိမ့္မည္။

circuit တြင္နိဳးသြားသည္ဆိုသည္ႏွင့္ပထမျပေနေသာ3.3v/3.4v တို႔သည္ အသီးသီး3.6v/3.7v

သို႔ေျပာင္း၍ power ic မွထပ္မံထြက္လာေသာvolt အသီးသီးကိုေတြ႔ရွိရမည္ျဖစ္သည္။

ထိုကဲ့သို႔ volt အသီးသီးကို စံုလင္စြာေတြ႔ရွိမွသာ ပထမအဆင့္စက္နိဳးသံုးသပ္ခ်က္ရရွိပါမည္။ ဒုတိယသံုးသပ္ခ်က္ကို ဆက္ေလ့လါပါမည္။ဒီအပိုင္းကေတာ့ cpu ႏွင့္ emmc အပိုင္းပါ။ေအာက္က ပံုမွာေတြ႔ရသလို volt မ်ားထြက္ျခင္းရွိ-မရွိကိုစစ္ရပါမည္။

ဒီအပိုင္းကို စစ္ၾကည့္ရျခင္းအေၾကာင္းရင္းမွာ-တခ်ိဳ႕ေသာစက္မ်ားတြင္ ပါဝါခလုတ္သို႔ 1.4v ထြက္ရွိေသာ္လည္းစက္နိဳးလိုက္လွ်င္ 0.3 amp အထိတက္ျပီး ျပန္လႊတ္လွ်င္ amp ျပန္က်ျခင္းႏွင့္ transistor 0v ေျပာင္းမည့္ငုတ္တြင္ 3.7v ထြက္ရမည့္အစား volt လံုးဝမရွိျခင္း။ Power ic တြင္ မူရင္းရွိရမည့္ 3.3v/3.4v တို့အစား 3.6v/3.7v တို႔ကိုသာေတြ႔ရွိျခင္း။ တခ်ိဳ႕စက္ မ်ားတြင္amp တက္လိုက္က်လိုက္ရွိေနျပီး ရုတ္တရက္ၾကည့္လွ်င္စက္နိဳးသည္ဟုထင္ရေသာ္လည္း Display ရုပ္မေပၚသည့္အခါ backlight အပိုင္းကို လြဲမွားစြာ ကိုင္တြယ္မိျခင္းေၾကာင့္အဆင္မေျပ သည္ မ်ားၾကံဳရသည့္အတြက္ cpu ႏွင့္ emmc အပိုင္းသို႔ volt ထြက္စစ္ၾကည့္၇ျခင္းျဖစ္ပါသည္။ တခ်ိဳ႕ေသာစက္မ်ားတြင္power ic ဝန္းက်င္တြင္ 3.6v,3.7v ကိုသာ ေတြ႕ရျပီး0v ေျပာင္းရမည့္ transistorငုတ္တြင္လည္းမည္သည့္voltမွမေတြ႕ပဲရွိေနျပီးpowerခလုတ္တြင္1,4vထြက္ျပီးpower နိဳးလွ်င္0.3ampေလာက္တက္ျပီးျပန္လႊတ္လွ်င္ampျပန္က်ေသာစက္မ်ားသည္  poweric reheat လုပ္ျခင္းႏွင့္ေျဖရွင္းနိဳင္ေသာ္လည္း မ်ားေသာအားျဖင့္ crystal မဆြဲေတာ့သည့္အတြက္ power ic လဲမွသာလွ်င္ ေကာင္းသည္ကိုေတြ႕ရပါသည္။ အခုလို သေဘာကို နားလည္ျပီဆိုရင္ေတာ့ မိမိကိုင္ေသာစက္သည္ နိဳးမည္။မနိဳးဘူးဟူေသာ သေဘာကို ရျပီဟု ထင္ပါသည္။ထိုက္သင့္သေလာက္နားလည္သြားသည္ႏွင့္ မည္သည့္စက္ကို မဆို ခ်င့္ခ်ိန္စြာ ကိုင္နိဳင္လာလိမ့္မည္ဟုယံုၾကည္ပါသည္။တတ္သေလာက္ေတြ႔ သေလာက္သာ ျပန္ရွယ္ေပးေသာေၾကာင့္ အမွားပါခဲ့သည္ရွိေသာ္ ျပန္လည္ အၾကံျပဳေပးႏုိင္ပါတယ္ ခင္ဗ်ာ။
မွတ္ခ်က္။   ။ယခု နမူနာ ျပထားေသာ ပုံမ်ားမွာ Hawei U8825 ၏ circuit မ်ားျဖစ္ပါသည္။

Mobile Phone ဖုန္းအေၾကာင္း သိသင့္သမွ်

Mobile Phone ဖုန္းအေၾကာင္း သိသင့္သမွ်

ဒီတစ္ခါေတာ့Hardwareသမားတြအတြက္ဖုန္းအေၾကာင္းသိသင့္သိထိုက္တာေလးေတြပါ။..။
ဖုန္းအတြင္းပိုင္းနဲ႔ ပက္သက္တဲ့ သိထားသင့္တဲ့ အစိတ္အပိုင္းေတြကို မိတ္ဆက္ေပးသြားမယ္။

Post ကရွည္လို့ မဖတ္နိုင္ရင္ေတာင္ Downloadဆြဲျပီး ဖတ္လို့ ရေအာင္ PDF file နဲ့ပါတင္ေပးလိုက္ပါတယ္ခင္ဗ်ာ..။
ေအာက္က လင့္ခ္မွာေေဒါင္းနိုင္ပါျပီ..။ဖိုင္ဆိုဒ္ကလည္းေသးေသးေလးပါ..


အဆင့္ ၁ ေအာက္မွာ Download Here ဆိုတာကိုႏွိပ္ကိုက္ပါ။
အဆင့္ ၂ Adfly မွာ 5 seconds ေလာက္ေစာင့္ ေပးပါ။
အဆင့္ ၃ << SKIP AD>> ကို ႏွိပ္ေပးပါ။
အဆင့္ ၄ Download link က်လာပါလိမ့္မယ္။
အဆင့္ ၅ ဖိုင့္ေလးကိုေဒါင္းေပးလိုက္ပါ။
အဆင့္ ၆ အဆင္ေျပပါသြားျပီး ခိခိ


 Download Here
ခုမိတ္ဆက္ေပးတဲ့ ဖုန္း နဲ႔ စာဖတ္သူရဲ့ ဖုန္း တထပ္တည္း ကိုက္ညီမွာမဟုတ္ဘူး၊ ဒါေပမယ့္ အေျခခံ အခ်က္ေတြကို သေဘာေပါက္ထားရင္ အျခား ဖုန္းေတြရဲ့ အစိတ္အပိုင္းေတြ ခြဲထားပံုကိုလဲ နားလည္ႏိုင္တယ္၊ ေအာက္က ပံုကိုေသခ်ာၾကည့္ပါ အပိုင္းႏွစ္ပိုင္းပါတယ္၊ Network Section နဲ႔ Power Section တို႔ပါ၊

Antenna Switch:
-----------------------
Antenna Switch (အာရံုခံတိုင္ ၊ အဂၤလိပ္လိုေခၚႏိုင္ရင္အေကာင္းဆံုးပဲ) Cell Phone Antenna Switch လို႔ေခၚရင္ေတာ့ ပိုသိသာသြားတာေပါ့၊ Antenna Switch ကို ဖုန္းရဲ့ Network Section မွာ ရွာေတြ႔ႏိုင္တယ္၊ Antenna Switch ကို သတၳဳနဲ႔ ျပဳလုပ္ထားတဲ့ အမ်ိဳး အစားရွိသလို သတၳဳ မဟုတ္တဲ့
Antenna Switch ေတြလဲရွိတယ္၊ GSM baseband သံုးတဲ့ ဖုန္းေတြမွာ အျဖဴေရာင္ နဲ႔ ေတြ႔ရတတ္ပီး
CDMA သံုးဖုန္းေတြမွာေတာ့ ေရႊသတၳဳေရာင္နဲ႔ေတြ႔ရတယ္၊ သူ႔ရဲ့ အလုပ္က Network ရွာေဖြဖို႔နဲ႔ ရလာတဲ့ Network ကို ခ်ိန္ညွိပီး အျခား သက္ဆိုင္ရာ Procesor မ်ားကို ေပးပို႔ေပးဖို႔ ျဖစ္ပါတယ္၊

P.F.O
------------
PFO ကို Network Section ထဲက Antenna Switch နားမွာေတြ႔ႏိုင္တယ္၊ PFO ကို P.A(Power Amplifier) လို႔လဲေခၚတယ္၊ သူ႔ရဲ့ အလုပ္ကေတာ့ Antenna က ရွာေဖြလို႔ရလာတဲ့ Network Frequency ကို စစ္ထုတ္ေပးတယ္၊ ခ်ဲ႕ေပးတယ္၊ ဖုန္းက သံုးတဲ့ Network ကို ေရြးခ်ယ္ေပးတယ္၊ PFO အလုပ္လုပ္တာ မွားေနရင္ (သို႔) ပ်က္ေနရင္ ဖုန္းမွာ Network ျပသနာတတ္မယ္၊ မရျဖစ္မယ္၊ PFO ျပသနာတတ္သြားရင္ ဖုန္းပ်က္သြားမယ္၊

RF IC / Hagar / Network IC
------------------------------------
RF IC / Hagar / Network IC ကေတာ့ ဖုန္းရဲ့ Network Section ထဲက PFO နားမွာေတြ႔ႏိုင္တဲ့ Hardware component
ျဖစ္ပါတယ္၊ သူ႔ကို RF signal processor လို႔လဲေခၚပါတယ္၊ သူက CUP ရဲ့ ညြန္ၾကားခ်က္ အတိုင္း အသံလွိဳင္းနဲ႔ ေရဒီယို လွိဳင္းေတြကို ထုတ္လြင့္ျခင္း လက္ခံျခင္းေတြကိုျပဳလုပ္ပါတယ္၊ RF IC မေကာင္းရင္
ဖုးန္ရဲ့ Network ျပသနာတတ္ပါပီ၊ တစ္ခါတစ္ေလ ဖုန္း တစ္လံုးလံုးကို အလုပ္မလုပ္ေတာ့ပါဘူး၊

Phone 26 MHz Crystal Oscillator
-----------------------------------------
MHz Crystal Oscillator ကိုေတာ့ Network Section ရဲ့ PFO နားမွာေတြ႔ႏိုင္ပါတယ္၊ သူ႔ကို Network Crystal လို႔လဲေခၚပါတယ္၊ သတၳဳနဲ႔ ျပဳလုပ္ထားတယ္၊ Network Crystal ကေတာ့ ဖုန္း အထြက္ Call
ေခၚတဲ့ အခါ frequency ကိုဖန္တီးေပးတယ္၊ အကယ္၍ Network Crystal မေကာင္းရင္ ဖုန္း အထြက္ Call မရေတာ့ပါဘူး၊ ဖုန္းမွာလဲ Network ရွိေတာ့မွာ ေတြ႔ေတာ့မွာမဟုတ္ေတာ့ပါဘူး၊

VCO
--------------
VCO ကို ဖုန္းရဲ့ Network Section ထဲက Network IC နားမွာေတြ႔ႏိုင္ပါတယ္၊ VCO ရဲ့ အဓီက အလုပ္ကေတာ့ အခ်ိန္နဲ႔ ေန႔စြဲေတြကို RF IC နဲ႔ CPU တို႔ကိုပို႔ေပးပါတယ္၊ VCO က CPU ရဲ့ ညြန္ၾကားခ်က္ကို ရယူပီး frequency ေတြကိုလဲ ဖန္တီးႏိုင္ပါတယ္၊ VCO မေကာင္းရင္ ဖုန္း Network
ပ်က္မွာျဖစ္ပီး "Call End" တို႔ "Call Failed" တို႕ကိုျပေနမွာပါ၊

RX Filter
--------------
RX Filter ကို ဖုန္းရဲ့ Network Section ထဲမွာေတြ႔ပါတယ္၊ RX Filter ကေတာ့ ဖုန္း အ၀င္ Call ေတြလာတဲ့ အခါ မွာ ရရွိလာတဲ့ frequency ေတြကို စစ္ထုတ္ေပးပါတယ္၊ အကယ္၍ RX Filter ျပသနာတက္ရင္ ဖုန္း အ၀င္ Call ေတြမွာ Network ျပနာရွိလာပါမယ္၊

TX Filter
------------
TX Filter ကိုလဲ Network Section မွာေတြ႔ႏိုင္ပါတယ္၊ ဖုန္း အထြက္ Call ေတြအတြက္ Frequency ေတြကို စစ္ထုတ္ေပးတယ္၊ သူမေကာင္းရင္ ဖုန္း အထြက္ Call ေတြမွာ ျပသနာတတ္မယ္၊

ROM
------------
ROM ကို ဖုန္း ရဲ့ Power Section ထဲမွာ ေတြ႔ႏိုင္ပါတယ္၊ ROM က ဖုန္းရဲ့ Operation System ကို၀န္တင္ေပးပါတယ္၊ အကယ္၍ ROM မေကာင္းရင္ (သို႔) ျပသနာ တက္ရင္ ဖုန္း ေဆာ့၀ဲလ္ ျပသနာတတ္မွာျဖစ္ပီး ဖုန္းရဲ့ Setting ခ်ထားတဲ့ အစိတ္အပိုင္း ေတြအားလံုး ပ်က္စီးသြားမယ္၊

RAM
------------
RAM ကိုေတာ့ ဖုန္းရဲ့ Power Section မွာေတြ႔ႏိုင္ပါတယ္၊ RAM ရဲ့ အလုပ္ကေတာ့ ဖုန္းရဲ့ Operation System ကေန ေပးပို႔သမွ် ညြန္ၾကားခ်က္ေတြကို လက္ခံရယူအလုပ္လုပ္ျခင္းနဲ႔ လိုအပ္တဲ့
ညြန္ၾကားခ်က္ေတြကို Operation System ကို ေပးပို႔ျခင္းေတြကိုလုပ္ပါတယ္၊ RAM မေကာင္းရင္ software ျပသနာသနာ တတ္မွာျဖစ္ပီး ဖုန္းက မၾကာခဏ ထစ္သြားတာ ေထာက္သြားတာ တို႔ ဘာမွမလုပ္ေတာ့ပဲရပ္ေနတာတို႔ လဲ ျဖစ္တတ္ပီး ဖုန္း လံုး၀ ပ်က္သြားတဲ့ အဆင့္အထိလဲျဖစ္ႏိုင္ပါတယ္၊

Flash IC
------------------
Flash IC ကို ဖုန္းရဲ့ Power Section မွာေတြ႔ႏိုင္တယ္၊ Flash IC ကို EEPROM IC, Memory IC, RAM IC နဲ႔ ROM IC စသျဖင့္ ေခၚၾကပါေသးတယ္၊ Flash IC ထဲမွာ ဖုန္း ေဆာ့၀ဲလ္ ေတြကို ထည့္သြင္းထားတယ္၊ အကယ္၍ Flash IC မေကာင္းရင္ ဖုန္း ေကာင္းေကာင္း အလုပ္လုပ္မွာ မဟုတ္ပဲ လံုး၀ကို
သံုးမရေအာင္ပါျဖစ္သြားႏိုင္ပါတယ္၊

Power IC
-------------
Power IC ကိုေတာ့ ဖုန္းတစ္လံုးရဲ့ Power Section မွာေတြ႔ႏိုင္ပါတယ္၊ ဖုန္းရဲ့ Hardware ျဖစ္တဲ့ capacitor Components ေတြကို Power IC ရဲ့ ပတ္ပတ္လည္မွာေတြ႔ႏိုင္ပါတယ္၊ Power IC ရဲ့ အလုပ္က
battery ကေန power ရယူပီး ဖုန္းရဲ့ အျခား အစိတ္အပိုင္းေတြအားလံုးကို ပို႔ေပးတယ္၊ အကယ္၍ Power IC မေကာင္းခဲ့ရင္ ဖုန္းရဲ့ အျခား Components ေတြကို အားမေထာက္ပံ့ႏိုင္ေတာ့တဲ့ အတြက္ ဖုန္း
သံုးလို႔ရေတာ့မွာ မဟုတ္ေတာ့ဘူး၊

Charging IC
--------------------
Charging IC ကိုေတာ့ ဖုန္း Power Section ရဲ့ R22 နားမွာေတြ႔ႏိုင္ပါတယ္၊ Cahrging IC ရဲ့ အလုပ္ကေတာ့ ဘယ္ထရီ အားသြင္း ႀကိဳးကေန လွ်ပ္စစ္စီးေၾကာင္းကို ရယူပီးေတာ့ Battery ကိုအားသြင္းေပးပါတယ္၊ Charging IC မေကာင္းရင္ ဖုန္းအားသြင္း လို႔ရေတာ့မွာ မဟုတ္ပါဘူး၊ အကယ္၍
Charging IC သာ short then the set will get dead.

RTC
------------

RTC (Simple Silicon Crystal) ကေတာ့ Real Time Clock ျဖစ္ပီး ဖုန္းရဲ့ Power Section ထဲမွာပါ၀င္ပါတယ္၊ သူ႔ကို Power IC နားမွာ က RTC ထဲမွာေတြ႔ႏိုင္ပါတယ္၊ သူ႔ကို သတၳဳနဲ႔ ေကာ သတၳဳ မဟုတ္တဲ့ ပစၥည္းေတြနဲ႔ ပါျပဳလုပ္ထားတတ္တယ္၊ သူ႔အလုပ္က ဖုန္းရဲ့ ေန႔စြဲနဲ႔ အခ်ိန္ေတြကို သတ္မွတ္ပီး
ေရတြက္ေနဖို႔ပါ၊ အကယ္၍ RTC ျပသနာတက္ရင္ အခ်ိန္ နဲ႔ ရက္စြဲ သတ္မွတ္ခ်က္ေတြပါ အလုပ္လုပ္ေတာ့မွာ မဟုတ္ေတာ့ပါဘူး၊ ျပသနာ အေသးေလးပဲျဖစ္မွာ မဟုတ္ပဲနဲ႔ ဖုန္း လံုး၀သံုးမရတဲ့အထိလဲ ျဖစ္သြားႏိုင္ပါတယ္၊

CPU
-----------
CPU ကို Power Section ထဲမွာေတြ႔ႏိုင္တယ္၊ သူ႔ကို MAD IC လို႔လဲေခၚသလို RAP IC / UPP လို႔လဲေခၚတယ္၊ ဖုန္း ဘုတ္ (PCB) ထဲမွာ ပါသမွ် IC ထဲမွာေတာ့ အႀကီးဆံုး IC ျဖစ္သလို အျခား IC ေတြနဲ႔ သ႑န္ ကြဲေနတယ္၊ သူ႔အလုပ္က ဖုန္းထဲက အျခား အစိတ္အပိုင္းအားလံုးကိုထိန္းခ်ဳပ္ဖို႔ပါ၊ CPU ပ်က္ရင္
ဖုန္းတစ္လံုးလံုး အလုပ္လံုး၀ မလုပ္ေတာ့ပါဘူး၊

Logic IC / UI IC
--------------------

Logic IC / UI IC ကိုေတာ့ ဖုန္းရဲ့ Network Section မွာေကာ Power Section မွာေကာ ေတြ႔ႏိုင္ပါတယ္၊ သူ႔မွာ ပင္(pin) အခု ႏွစ္ဆယ္ပါရွိပါတယ္၊ သူ႔ကို UI IC လို႔ေခၚသလို Interface IC လို႔လဲေခၚပါတယ္၊ အလုပ္ကေတာ့ ဖုန္းသံတို႔ ၊ ဖုန္းတုန္ခါမွဴတို႔၊ LED မီးလံုးတို႔ကို ထိန္းခ်ဳပ္တဲ့အလုပ္ပါ၊
အကယ္၍ Logic IC/UI IC အလုပ္မလုပ္ရင္ေတာ့ ဖုန္းသံတို႔ တုန္ခါမွဴတို႔ LED နဲ႔ ပက္သက္တဲ့ မီးတို႔ ကင္မရာတို႔အလုပ္လုပ္မွာ မဟုတ္ပါဘူး၊

Audio IC
--------------

Audio IC ကို ဖုန္းရဲ့ Power Section မွာေတြ႔ႏိုင္ပါတယ္၊ သူ႔ကို Cobba IC လို႔လဲေခၚသလို Melody IC လို႔လဲေခၚေသးပါတယ္၊ Audio IC ရဲ့ အလုပ္ကေတာ့ ဖုန္း Speaker နဲ႔ Microphone တို႔ကိုထိန္းခ်ဳပ္ျခင္းပါပဲ၊ Audio IC အလုပ္မလုပ္ရင္ Speaker နဲ႔ Microphone တို႔ အလုပ္လုပ္ေတာ့မွာ
မဟုတ္ေတာ့ဘူး၊ ဖုန္းလဲ လံုး၀ ပ်က္သြားမယ္၊

                            အားလံုးအဆင္ေျပႏိုင္ၾကပါေစ။ ။  http://www.solidfiles.com/d/d12eb13ff0/
